氣化渣烘干機如何快速降低水分-烘干機內部結構詳解
針對氣化渣的特性和烘干要求，氣化渣烘干機的結構設計需綜合考慮傳熱、防粘堵、耐磨耐腐蝕、節能環保等因素。以下是其典型結構解析及設計要點：
一、氣化渣特性及烘干要求
1.物料特性：
-高濕高粘：初始含水率較高（通常50%~60%），易結塊粘附設備。
-成分復雜：含碳、灰分及少量腐蝕性物質（如硫化物）。
-顆粒不均：粒徑分布廣（微米級至厘米級），需防堵塞。
-熱敏性：高溫下可能發生成分變化，需控溫。
2.烘干要求：
-脫水：快速降低含水率至30%以下。
-防粘堵：避免物料黏結內壁或堵塞設備。
-耐磨損/腐蝕：適應長期運行的機械與化學損耗。
-節能環保：低能耗、低排放（粉塵、廢氣）。

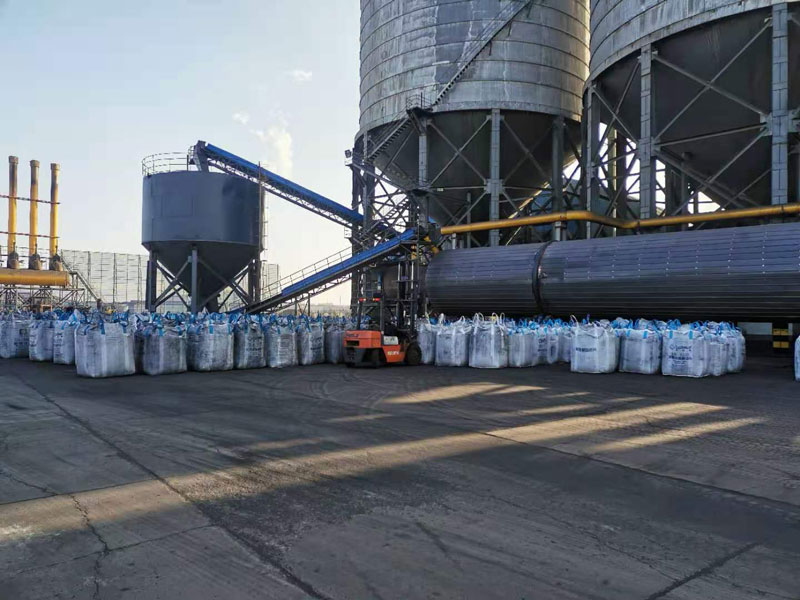

氣化渣烘干機生產現場
二、氣化渣烘干機核心結構設計
1. 主體結構形式
-回轉滾筒式烘干機（主流選擇）：
-傾斜圓筒結構（傾角3°~5°），物料隨滾筒旋轉向前運動。
-優勢：處理量大、適應性強，可通過內部裝置優化傳熱。
-組合式結構（針對特殊需求）：
-回轉滾筒+流化床：前段滾筒破碎預烘干，后段流化床深度脫水。
-多級串聯烘干：分段控溫，提率。
2. 關鍵內部組件
-揚料板系統：
- 沿筒體內壁布置螺旋形或折彎形抄板，提升并拋撒物料，增大熱接觸面積。
-分段設計：干燥段（密集抄板加速脫水）、分散段（防粘堵）。
-破碎裝置：
-內置打散器：旋轉齒輥或鏈條，實時破碎結塊。
-前置破碎機：預粉碎大塊物料，均勻進料。
-熱風分布系統：
-順流/逆流設計：順流（高溫端進料，快速蒸發）；逆流（提高熱利用率）。
-多風道噴嘴：均勻分布熱風，避免局部過熱。
3. 防粘堵與耐磨設計
-內襯材料：
- 筒體內壁襯耐高溫陶瓷或錳鋼，提升耐磨性。
- 關鍵區域（如進料端）采用可更換耐磨板。
-自清潔結構：
- 設置鏈條或彈簧清料器，自動清除粘壁物料。
- 筒體外部加裝振動電機輔助落料。
4. 熱源與傳熱優化
-熱源選擇：
- 燃氣/燃油熱風爐、蒸汽換熱器或余熱回收系統（結合廠區能源條件）。
- 間接加熱（避免煙氣污染物料）。
-熱能循環：
- 廢氣經除塵后部分回流，預熱進風，降低能耗。
- 筒體外部保溫層減少熱損失。
5. 環保與智能控制
-除塵系統：
- 旋風除塵+布袋除塵二級處理，滿足粉塵排放標準。
- 濕式除塵（若含腐蝕性氣體）。
-智能控制系統：
- 在線濕度監測+自動調節熱風溫度及滾筒轉速。
- 故障預警（溫度異常、堵料等）。
三、典型工作流程
1.進料：濕渣經破碎后均勻送入回轉滾筒。
2.熱交換：物料與熱風逆流接觸，揚料板反復拋撒增強傳質。
3.破碎干燥：內置打散器持續粉碎結塊，確保干燥均勻。
4.出料：干渣從出料端排出，廢氣經除塵后達標排放。
四、選型與優化建議
-參數匹配：根據處理量（如10~50t/h）、含水率等選擇滾筒直徑（1.5~3m）及長度（10~20m）。
-實驗驗證：小試確定佳轉速（3~8rpm）、熱風溫度（200~400℃）等。
-定制設計：針對高腐蝕性渣，采用雙筒結構（內筒耐腐蝕合金，外筒保溫）。
通過上述結構設計，氣化渣烘干機可實現、穩定、低耗運行，同時兼顧環保與長期耐用性，滿足工業化生產的綜合需求。
